单片机如何用有限的I/O口来驱动4位数码管以及四个按键（I/O口只剩11个）
您可以使用按钮，显示BC7 2 8 1 或ZLG7 2 9 0接口芯片，SPI接口或I2 C接口，并且最多可占据4 个端口线。该软件类似于SPI或I2 C时间。
如果不允许接口芯片，则可以使用7 个片段选择 + 4 位供您选择。
Select a regular anode digital tube, and connect the power of the power source through the button and the resistor that limits the current port line.共享时间完成数字管显示和钥匙识别。
矩阵键盘的矩阵键盘实验
实验目的1 了解4 *4 矩阵键盘的工作方式。2 掌握线条和列扫描方法以读取关键信息和软件DEJitter。
3 ..熟悉使用VHDL语言和Quartus2 软件的使用。
V. 5 使用EDA工具掌握自上而下的设计方法。
实验任务设计并创建了一个实验，以识别4 *4 矩阵键盘的按钮。
实际关键值的八位编码首先将其转换为0000-1 1 1 1 的编码，然后转换为八位编码，可以通过数字管识别。
如果数字管动态显示，矩阵键盘的第一行00-03 ，4 *4 的第二行对应于04 -07 ，这是08 -1 1 的第三行，第四行对应于1 2 -1 5 实验原理1 键盘的工作原理：键是在线和列的接口处定义的，线和列连接到键开关的两端。
该线通过上拉电阻连接到+5 V的电源。
如果没有按下按钮，则行线处于高级别的状态，并且按下按钮时，将确定连接到此行线的列线。
2 线和列的原理-scan方法：第一步是使线路线成为编程的输入线，列线是输出行。
拉下所有列线并评估线路线的变化。
如果按下按钮，则按下相应的行线将被拉下，否则所有线路都高。
第二步是确定在第一步中按下按钮，延迟1 0毫秒以删除机械抖动并再次读取线路。
如果线路线仍处于低级别状态，请转到下一步，否则返回第一步以获得再保险。
第三步是开始扫描关键位置并使用渐进扫描。
每次都关闭第一列，第二列，第三列和第四列。
无论将哪个支柱拉下，其他三个支柱都高。
读取行值并搜索键位置，并在寄存器中保存线值和列值。
第四步是确定寄存器的线值和列值，并将其结合在一起以获得钥匙值。
密钥值已编码，并且根据行的线从第一行到第四行进行编码。
编码值来自“ 0000”到“ 1 1 1 1 ”，然后被解码，最后显示了密钥编号。
3 ..数字管动态扫描原理。
数字管的动态扫描原理：数字管的七个片段和小数点由LED块组成，并且显示方法分为静态显示和动态显示。
如果数字管是静态的，则常见阳性管的位选择信号都很低。

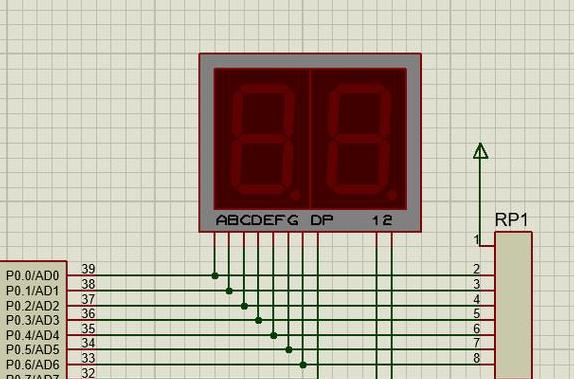

四个数字管的常见段选择线A，B，C，D，E，F，G和DP连接到CPLD的8 E/A运动员。
显示数字时，只需向相应的段选择行发送低级别即可。
如果动态显示数字管，则只能在某个时间点点亮数字管以显示数字，其余的处于没有门的状态。
如果比特码的信号是选择端口更改，也必须相应地更改段代码选择端口的信号。
每个位显示标志的时间都保留，并在一般1 -5 ms中显示。
使用人眼的视觉惯性，可以在数字管上看到相当稳定的数字显示。
